Routing Information Protocol (RIP)

 1.Apa itu RIP

RIP merupakan salah satu protokol routing yang bisa digunakan ketika kita menjalankan routing dinamik.

2.Fungsi RIP

sebuah routing protocol yang mampu memberikan jalur rute terpendek serta rute terbaik yang dapat dilalui oleh suatu paket data yang dikirimkan sehingga dapat menghemat penggunaan bandwith, karena hop tujuan dapat dicapai dengan cepat.

3.Jenis-Jenis RIP dis cisco

RIP versi 1.
Spesifikasi asli RIP, didefinisikan dalam RFC 1058, classful menggunakan routing. ...

RIP versi 2.
Karena kekurangan RIP asli spesifikasi, RIP versi 2 (RIPv2) dikembangkan pada tahun 1993 dan standar terakhir pada tahun 1998. ...

RIPng.

4.Cara kerja RIP

1.Host mendengar pada alamat broadcast jika ada update routing dari gateway.
2.Host akan memeriksa terlebih dahulu routing table lokal jika menerima update routing .
3.ika rute belum ada, informasi segera dimasukkan ke routing table .
4.Jika rute sudah ada, metric yang terkecil akan diambil sebagai acuan.

5.Konfirgurasi RIP

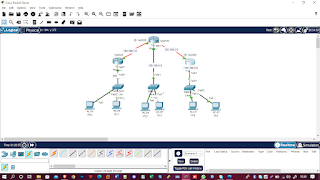

1pertama kalian buka aplikasi cisco packet dan buat topologi seperti di bawah ini

2.selanjutnya kalian buka CLI router 0,1,2

-Router 0

Router>en

Router#conf t

Router(config)#int se0/0

Router(config-if)#ip address 192.168.1.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#int fa2/0

Router(config-if)#ip address 192.168.3.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

-Router1

Router>en

Router#conf t

Router(config)#int se0/0

Router(config-if)#ip address 192.168.1.2 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#int se1/0

Router(config-if)#ip address 192.168.2.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#int fa2/0

Router(config-if)#ip address 192.168.4.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

-Router2

Router>en

Router#conf t

Router(config)#int se0/0

Router(config-if)#ip address 192.168.2.2 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#int fa2/0

Router(config-if)#ip address 192.168.5.1 255.255.255.0

Router(config-if)#no shutdown

Router(config-if)#exit

3.Selanjutnya kalian melakukan routing RIP di router0,1,2

-Router0

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#version 2

Router(config-router)#network 192.168.1.0

Router(config-router)#network 192.168.3.0

-Router1

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#version 2

Router(config-router)#network 192.168.1.0

Router(config-router)#network 192.168.2.0

Router(config-router)#network 192.168.4.0

-Router2

Router>en

Router#conf t

Router(config)#router rip

Router(config-router)#version 2

Router(config-router)#network 192.168.2.0

Router(config-router)#network 192.168.5.0

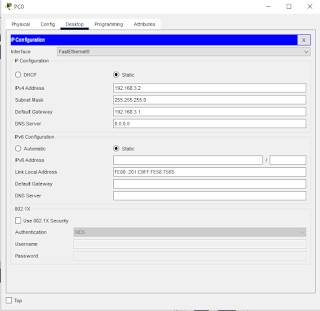

4.setelah melakukan routing rip selanjutnya kalian isi ip di masing-masing pc

5.selanjutnya kalian coba ping di salah satu disini saya menggunakan pc0 untuk ping kr pc 2 dan pc4
